光影流转间 温婉江南韵丨苏州运河风光景观带夜景照明提升

来源:时间:2021-08-21

—苏州京杭运河澹台湖段景观照明提升改造 —

Lighting Upgrading and Renovation on both sides of The Grand Canal


灯光以传统广场空间为灵感,将其作为一个城市最为强烈的记忆与标志的容器。它承载着人们的生活方式与精神寄托。它统合了建筑、城市、公共 空间、私密空间,承载着聚会、休闲、商业、纪念等多重功能。

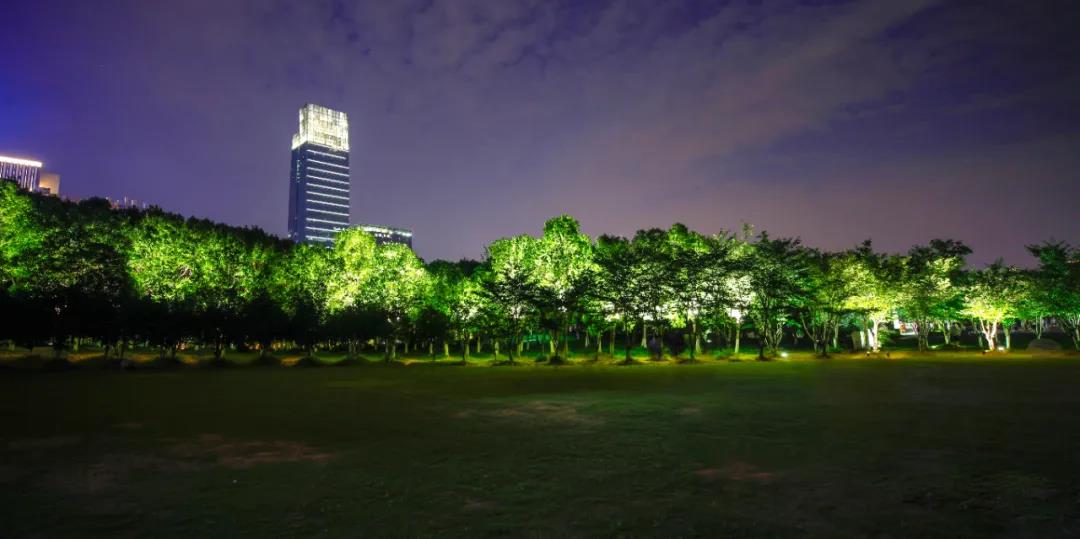

欧锐杰很荣幸有机会参与到运河风光带景观照明方案之中,在这一项目中,我们采用精灵2系列照树投光灯,通过控制实现2200K至5700K灰度变化或指定色温,照明效果通透,熠熠生辉,在不同的季节和假日实现色彩缤纷的光影效果。

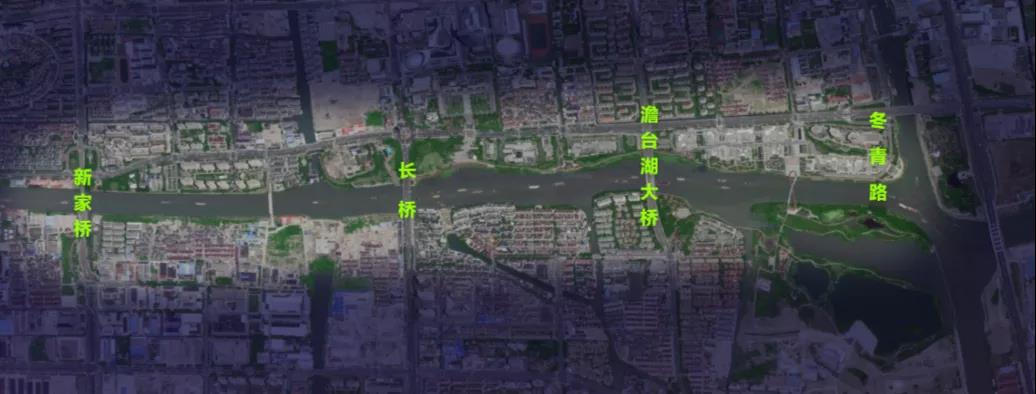

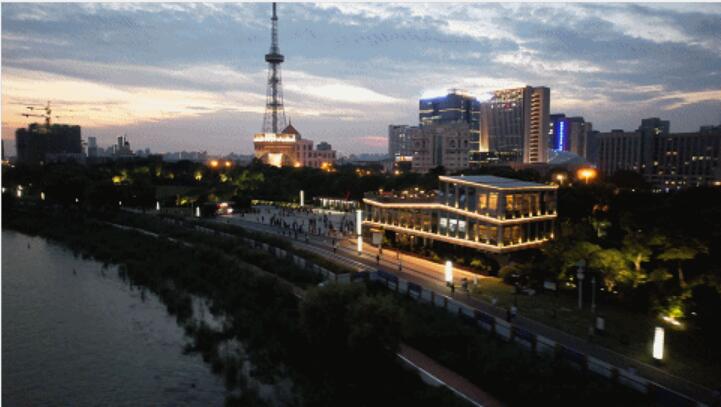

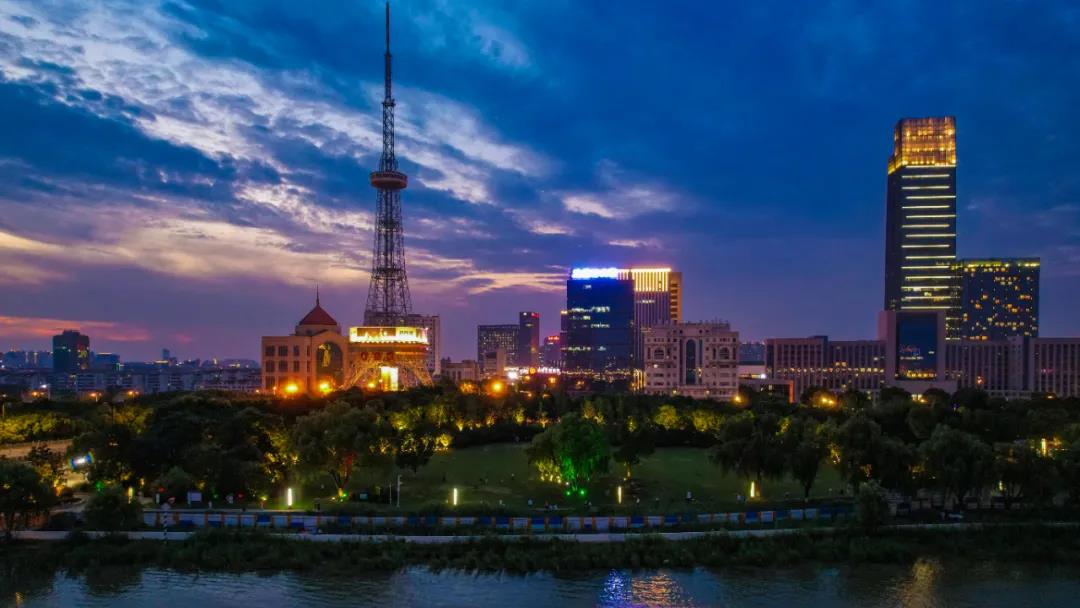

本次运河风光带夜景灯光亮化提升方案,设计范围由东往西,从冬青路开始依次经过澹台湖大桥、长桥到新家桥,全长约 4000 米。

—引导和传递 —

Guidance and Transmission

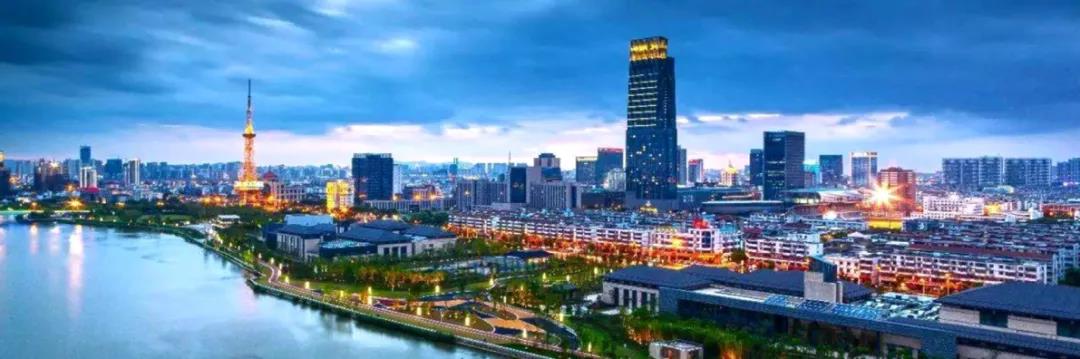

运河风光带是人流汇聚的区域、城市花园,充分利用公共广场、水岸空间以及城市元素的结合,将城市公共休闲空间紧密的联系在一起。


全长4公里采用一个脱机主控加10个分控的控制系统,分控之间采用光纤通信,本套系统方案带载能力强,每个端口带载距离可超400米且无延时。


通过对运河风光带的交通、人流、视线的分析,突出环境夜景的空间形态,协调各个层次与板块间的亮度对比关系,并在远中近三个层次上创造较高水准并具有先导示范作用的夜景节点。


交通分析:东吴路、迎春路和太湖路共同构建了项目周边的交通骨架。

一条宽2.5m左右的健身环步道贯穿整个运河风光带,若干人行入口穿插其中共同组成了项目游园道路。

光设计结合高低错落的建筑体块,和顺势聚合的空间节奏,以点、线、面为表现技法,循序渐进,凝聚景观空间的层次感和秩序感。



人流分析:太湖东路、太湖西路沿线分布若干游园入口,导入人流;同时通过新塘景观桥、长桥、澹台湖大桥、澹台湖景观桥 引流南岸市民。在运河景观带中分布有五龙桥公园、澹台湖景观桥广场等人流聚集地。

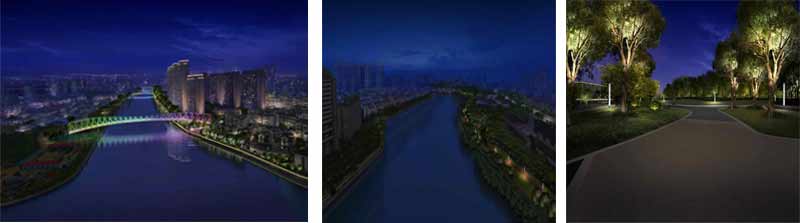

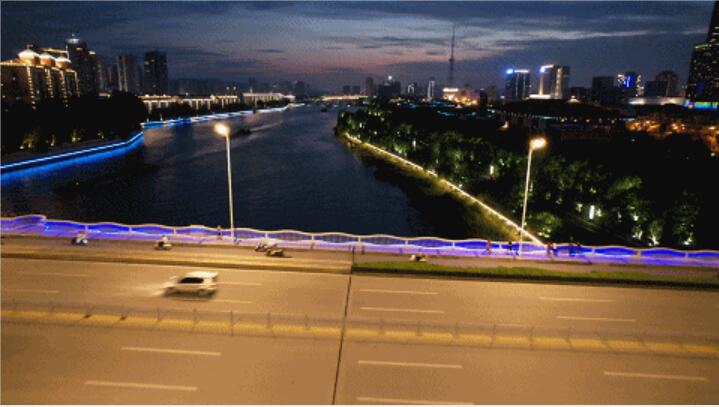

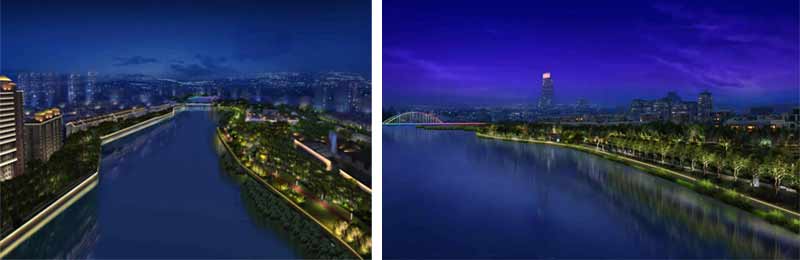

视线分析:通过实地采风和平面分析,线性的运河风光带可分为桥上视角、人行视角和 对岸视角三大类。



桥上视角:

视野较高且开阔能相对完整的看到景观带的 尺度感和 线性感;

人行视角:

更多的强调人在环境中的 参与和体验感;

对岸视角:

距离拉开,湖面开阔,可以看到完全展开的湖岸立面,具有很强的 整体性。‍

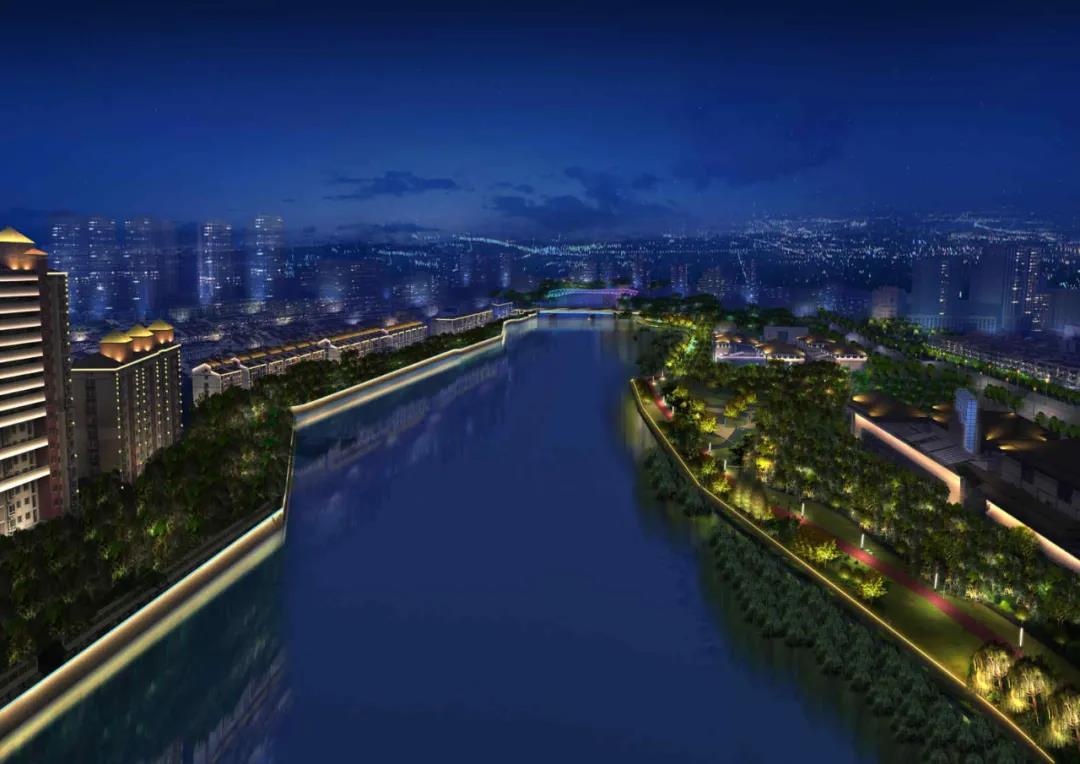

灯光节点:通过对交通、人流、视线等分析,将灯光节点分布在运河风光带沿线;

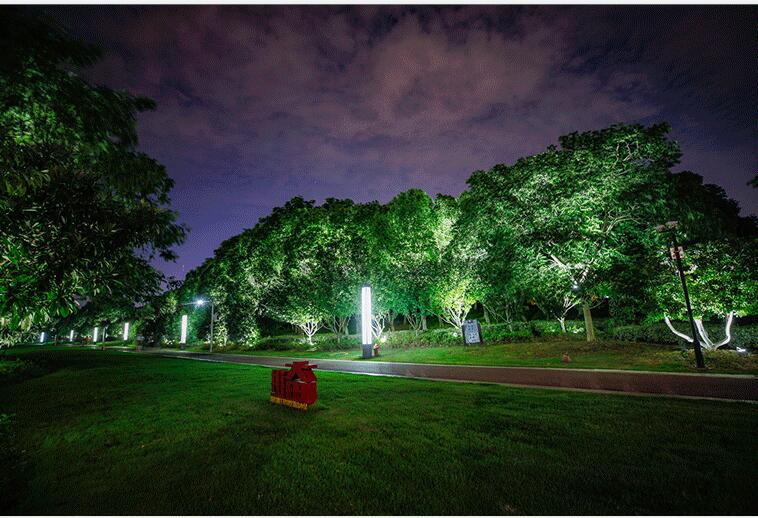

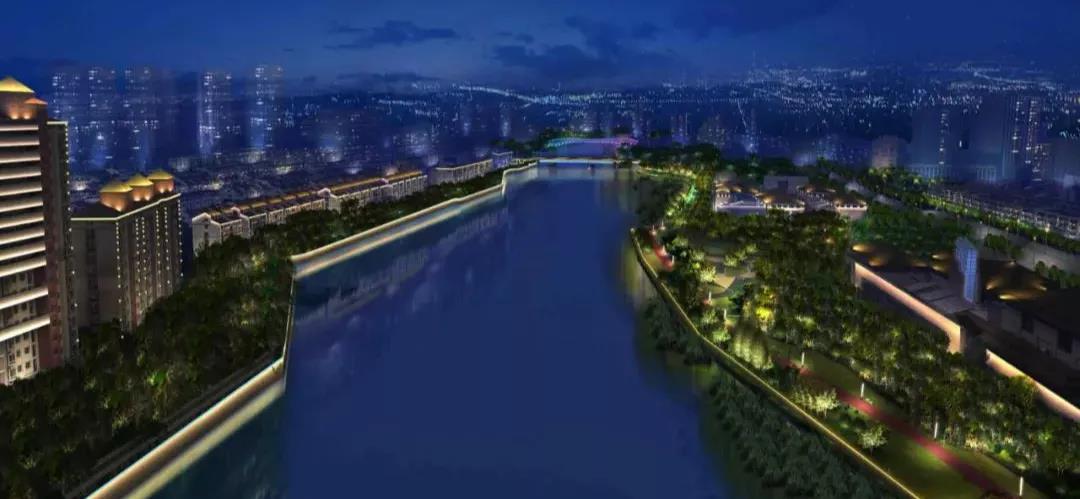

在夜晚灯光秩序错落有致。景观灯光设计结合高低错落的建筑体块,和顺势聚合的空间节奏,以点、线、面为表现技法,循序渐进,凝聚空间的层次感和秩序感。

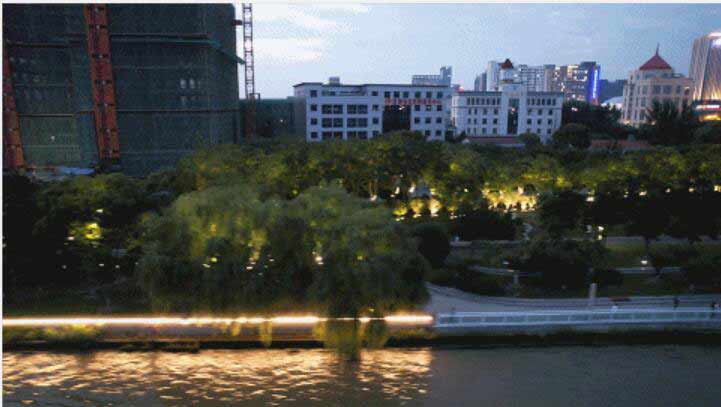

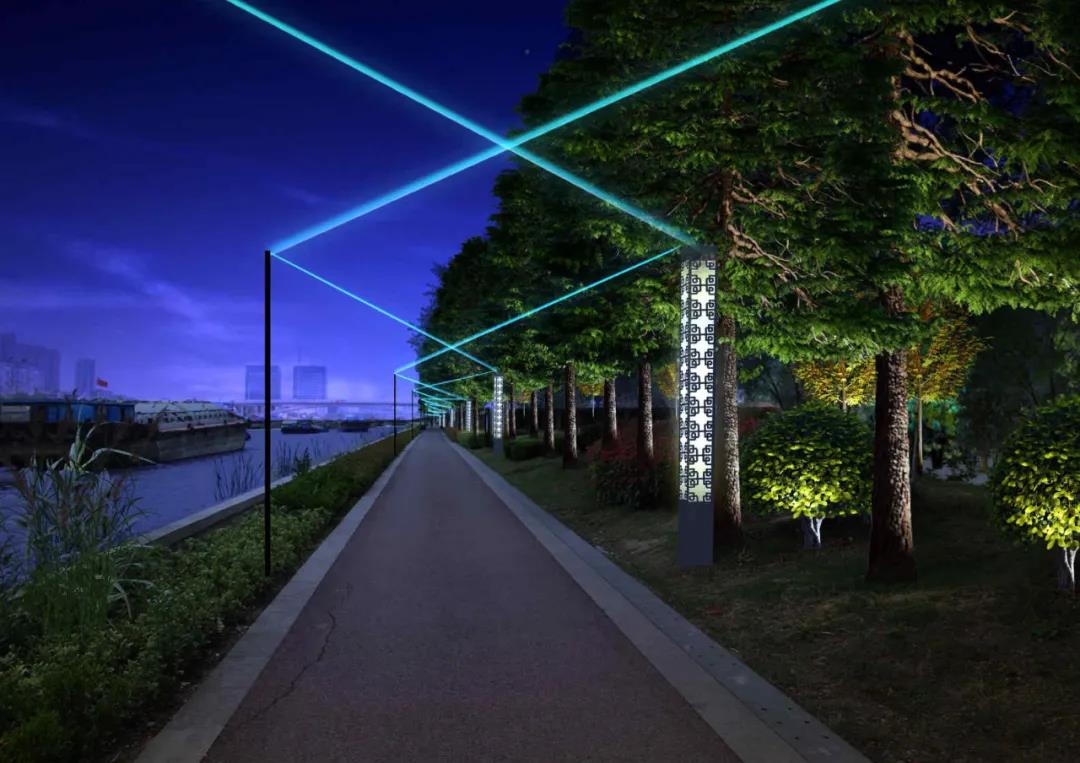

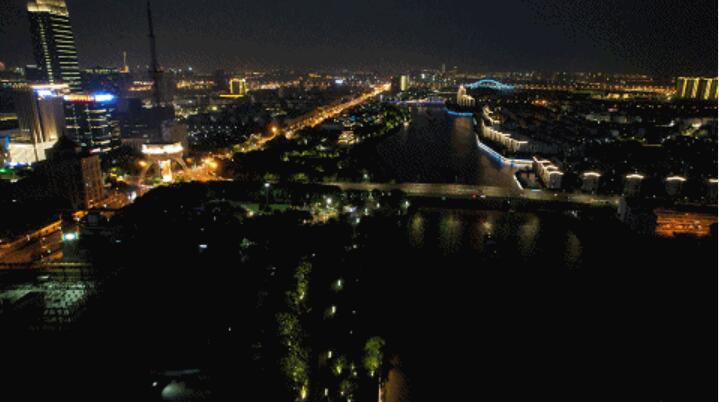

双色温组团 水生芦苇隐藏式灯光,贯穿全线灯光带,整体连续,将运河风光带各个灯光节点有机串联。


流光飞舞

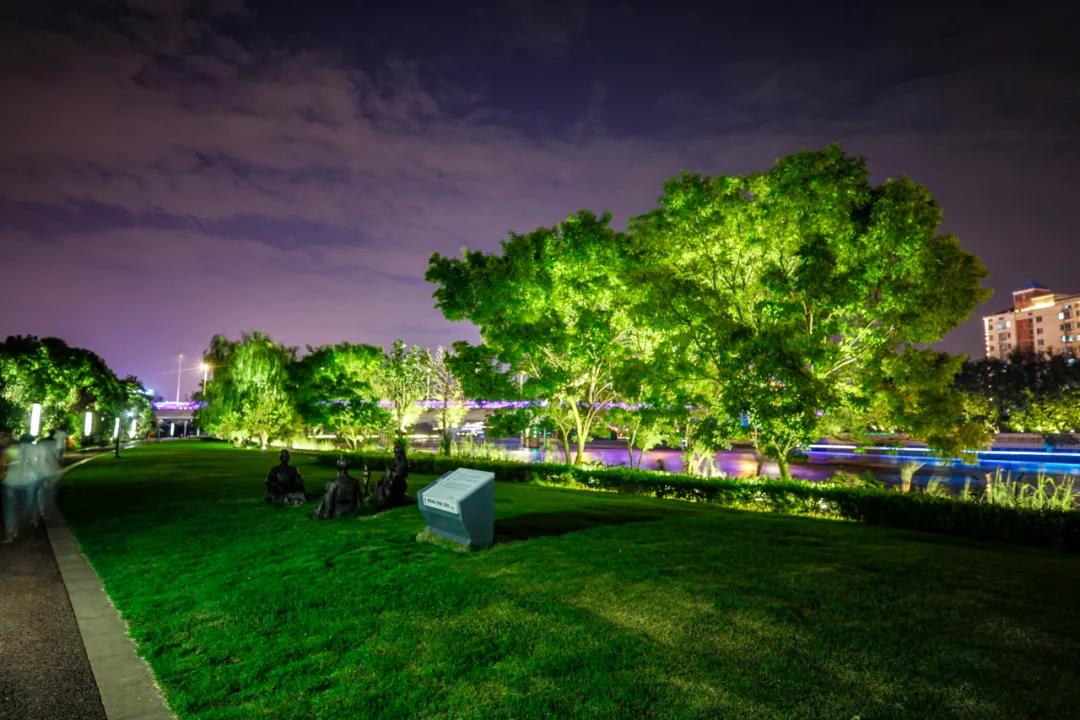

盛夏时节大运河碧波流淌,岸堤堤上水生植物茂密水色、绿荫和岸边的高楼大厦的光被赋予如流水般的生命,随着优美婉转的旋律游走于自然之间,活跃在运河的每一个角落。

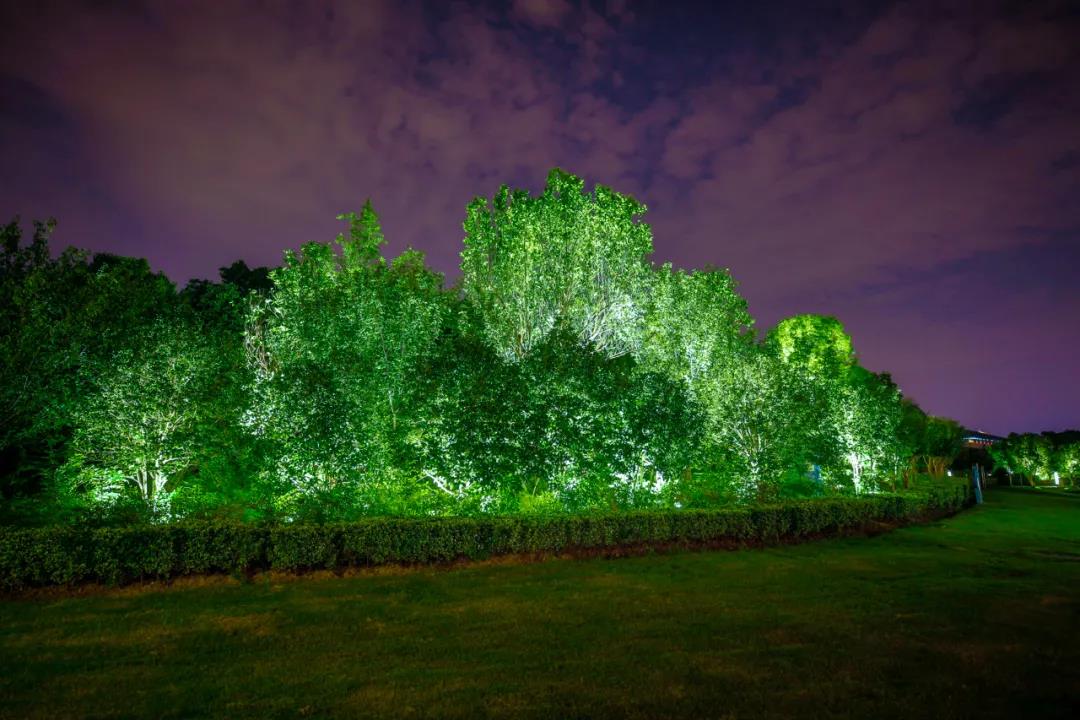

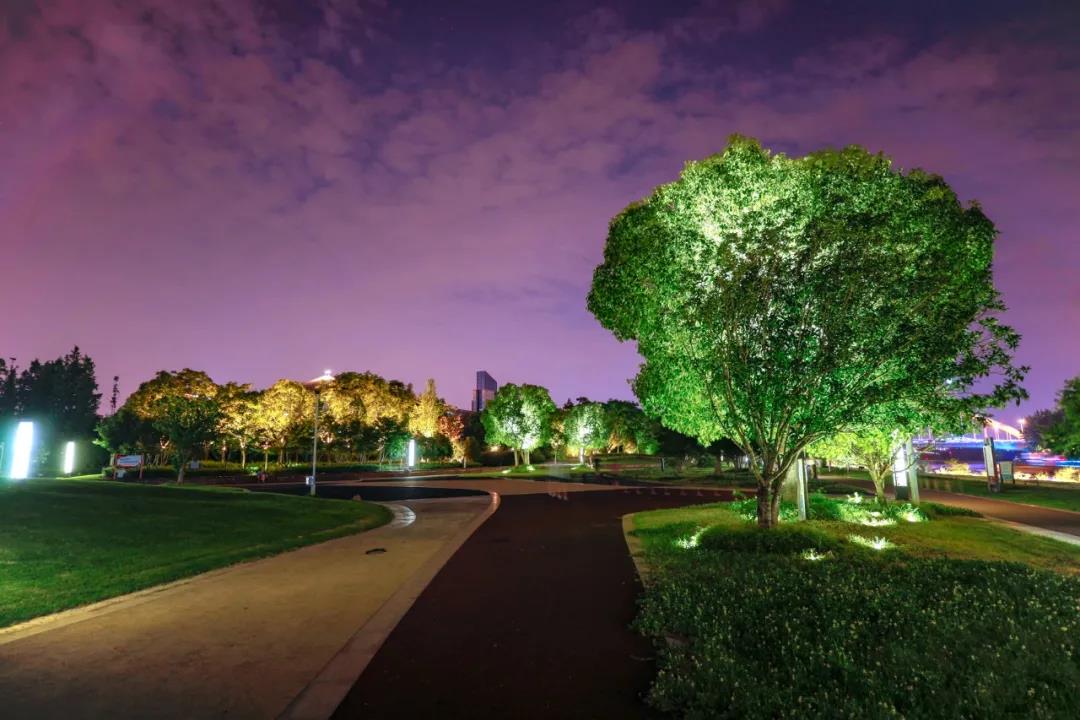

用光源塑造生命树的活力,使其即突出个体的特色,又回归自然主题。

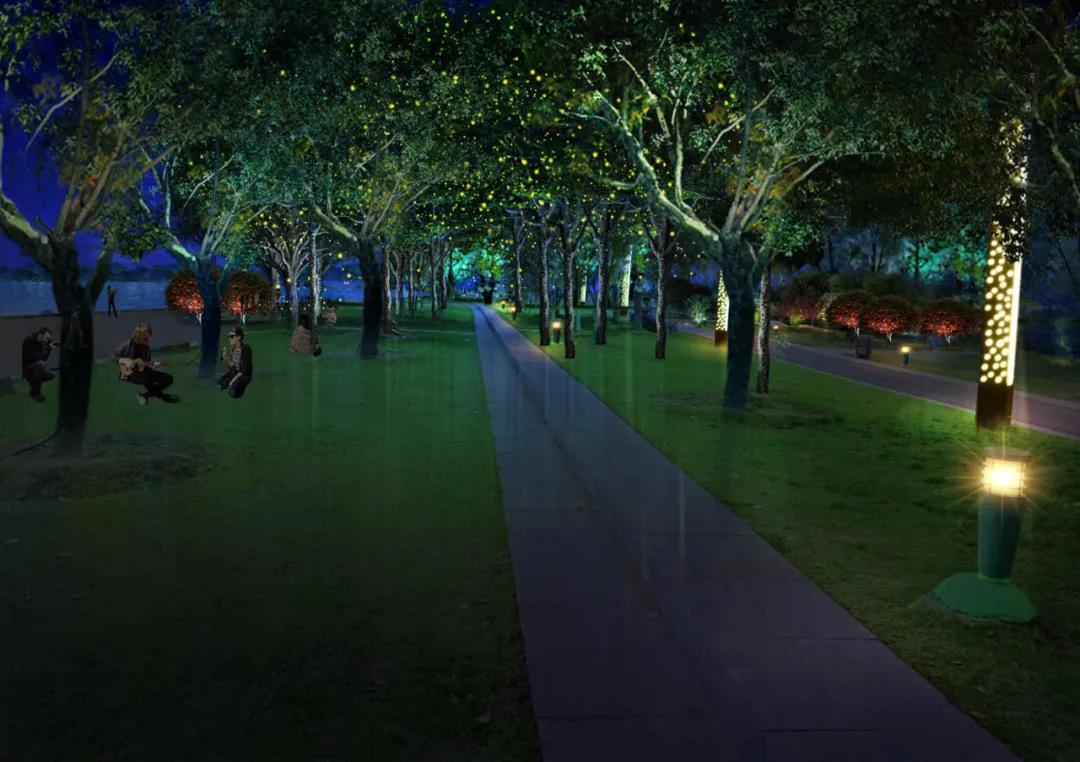

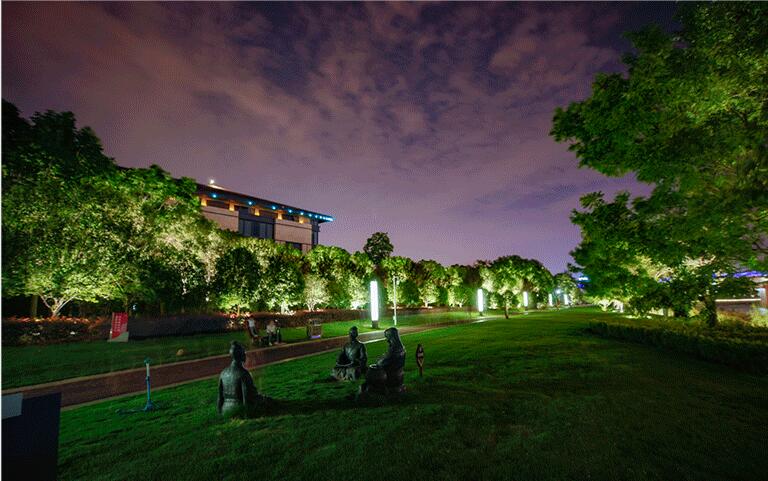

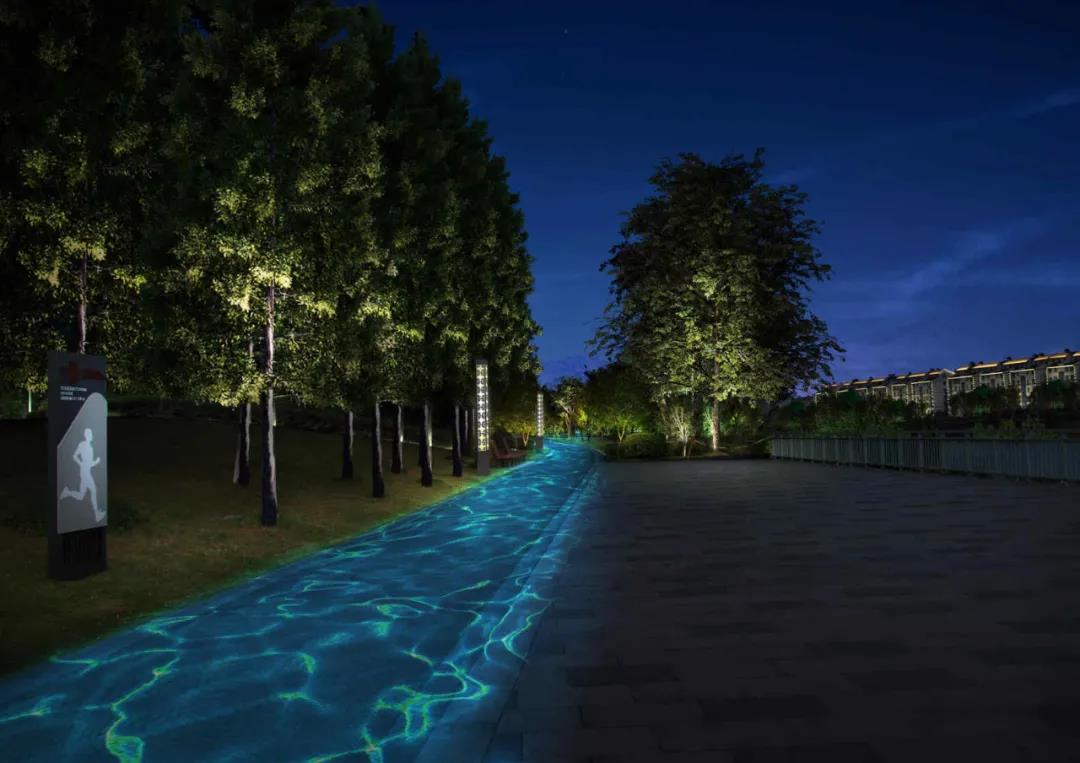

对于不同的场景给予了不同的照明氛围,让行人有步移景异的新奇感。

—照明灯具选择和安装方式 —

Lamp selection and installation

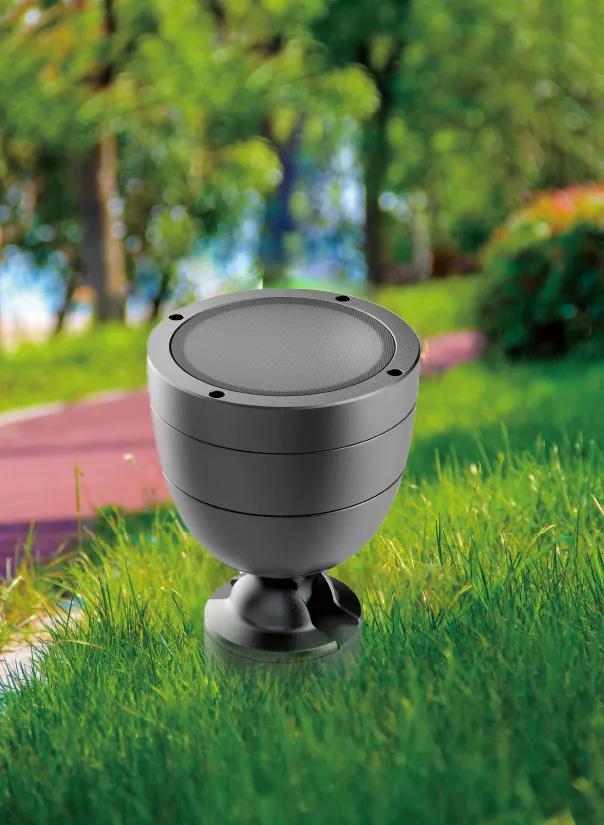

本项目全部选用精灵二代照树灯,是精灵一代的升级版,不仅继承了精灵一代牢固的设计,带有优质、抗腐蚀的特殊表面涂层,高IP等级,保证灯具的长久使用寿命等多重优点,而且做了大量升级如光效提高、显指提高、防眩措施增加(5种)、增加多应用安装场景等。

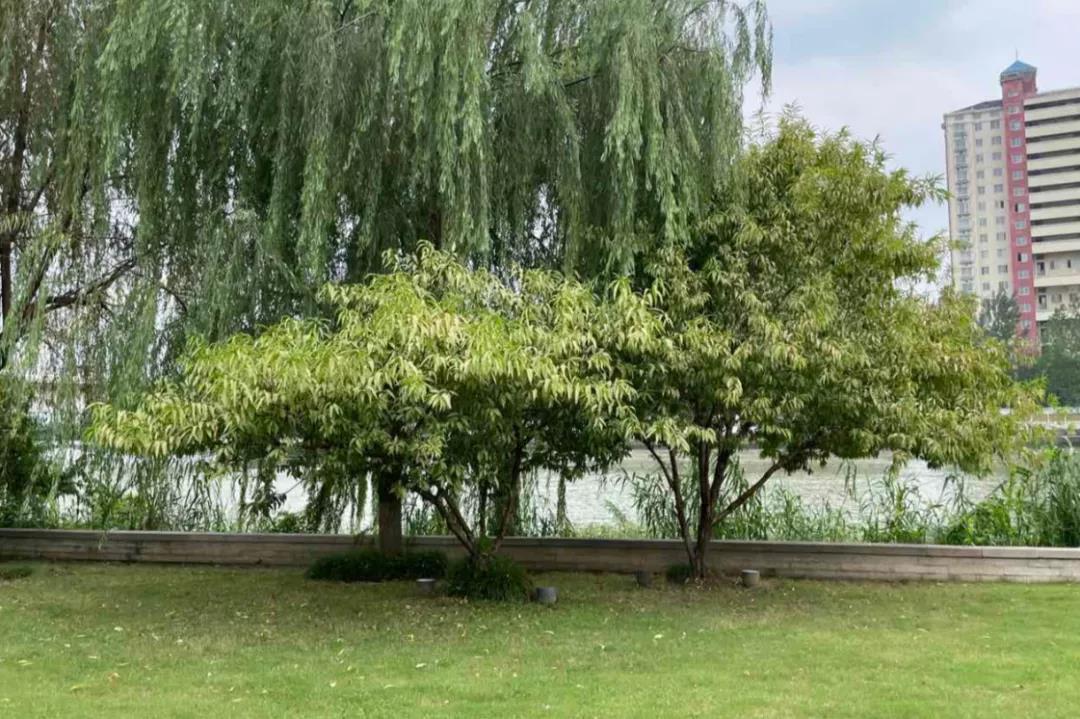

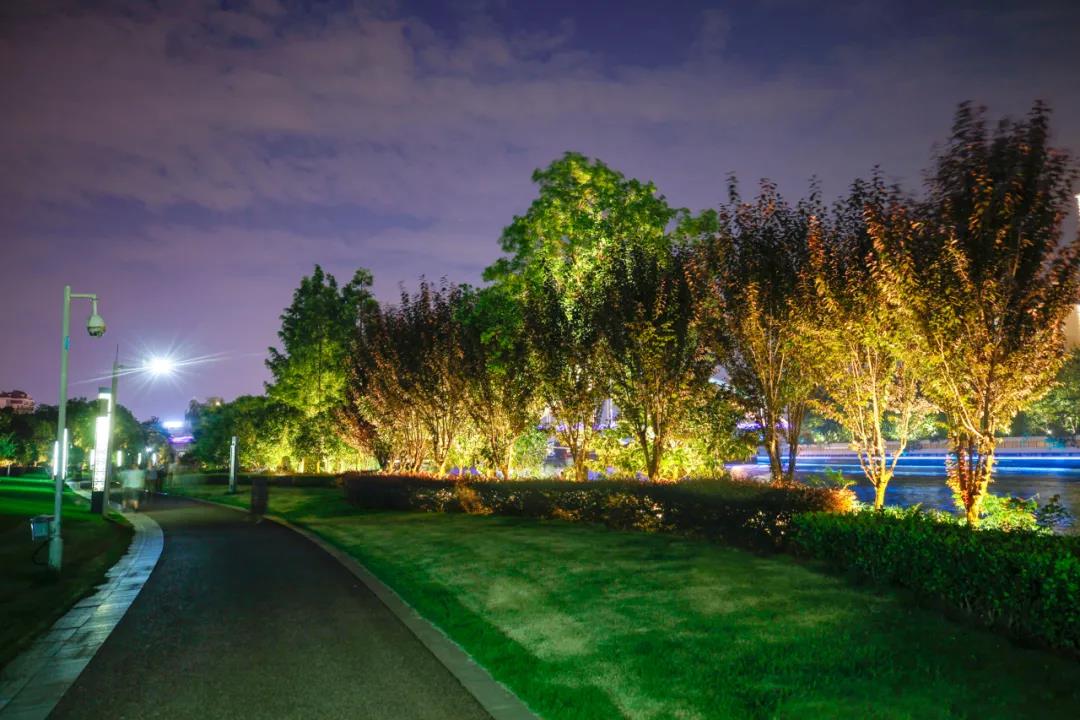

根据不同树种,大小、位置、采用抱树+落地的安装方式相结合,60W和40WDMX512控制灯具1700多套。

选用欧司朗新一代高光效光源,采用2200K+5700K双色温、所有灯具显值80以上,光效80lm/w以上,色容差小于3,色温偏差值在100K以内,且通过国家电光源中新检测,通过控制可实现2200K至5700K灰度变化或指定色温,可根据季节假日选择不同效果,且变化过程中柔和无抖动可支持4K超清视频拍摄。‍

在安装方式上,抱树安装方式采用欧锐杰柔性抱箍,卡扣式皮带安装方式简便易上手,大小自动调节功能对树木伤害小,每一套灯具都配有不锈钢丝安全绳,安装于仿生鸟巢中美观自然,与环境更加融合自然。

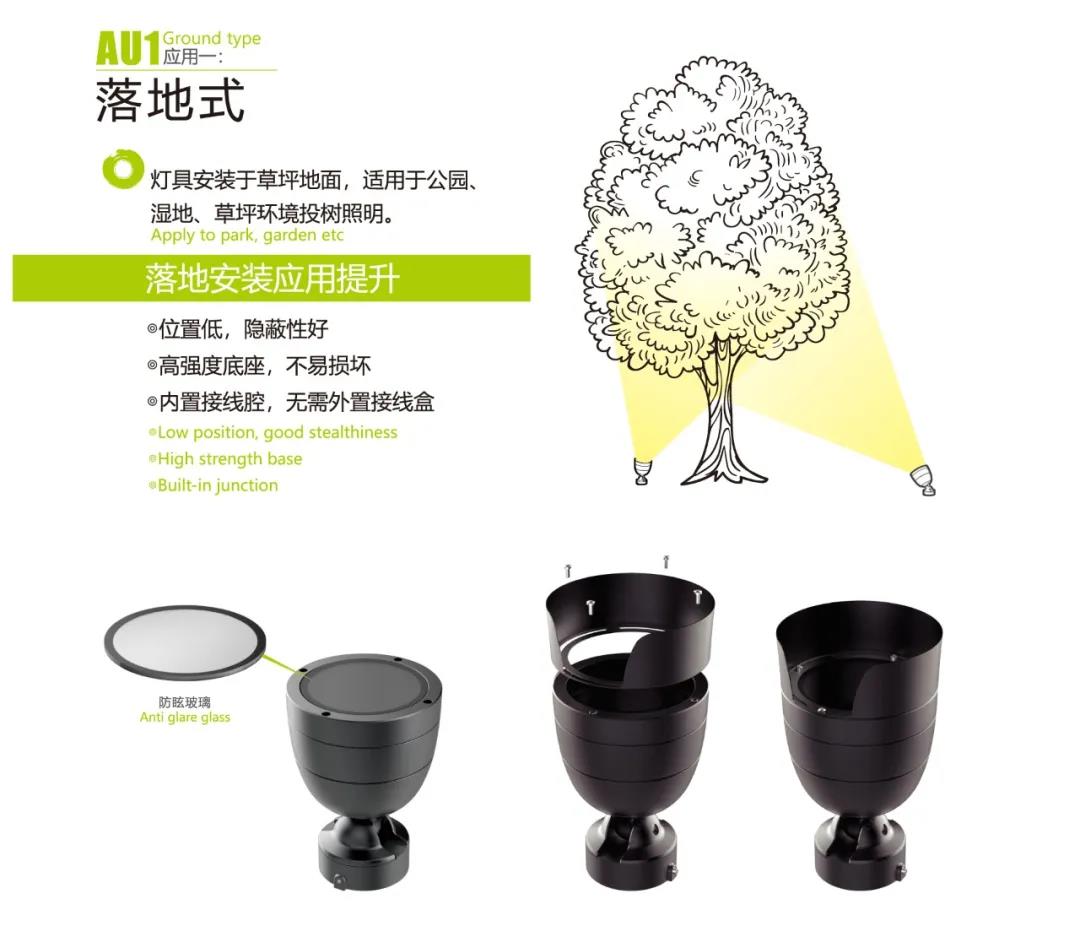

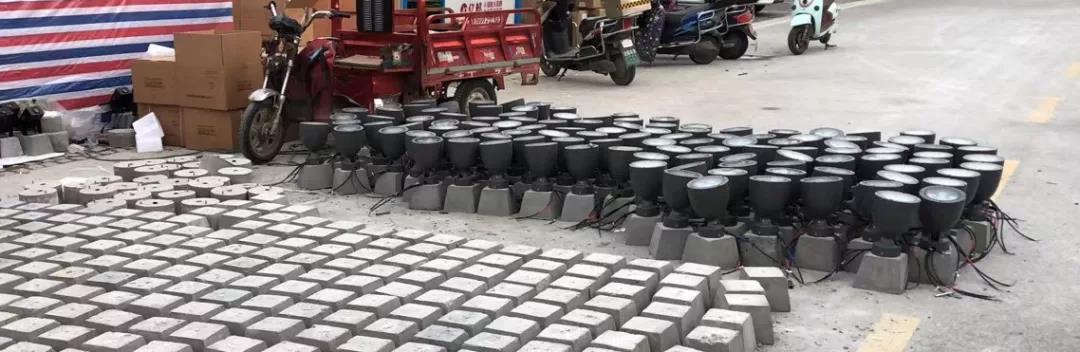

落地安装采用预先浇筑好的水泥底座,可将灯具在空旷环境下安装好,再放入指定安装外置,可大大节约安装时间,且水泥使用寿命长稳固,能很好的控制灯具使用过程中不被人破坏。





大运河,如时间的容器,承载着这里的光影晴晦。律动似水,蓬勃不息。光影在连结着过往的悠远历史与城市文脉的同时,也将当下的活力科技注入,折射出开拓的精神和世界的光,成就繁芜生活之中的城市客厅。
